Πέμπτη, 21 Μαρτίου 2019

Danfoss Smart Grid Converter από την DRIVETECH



Τα έξυπνα δίκτυα ( SMART GRIDS) αποτελούν φυσική απάντηση στις περιβαλλοντικές, κοινωνικές και πολιτικές απαιτήσεις στον ενεργειακό εφοδιασμό. H τρέχουσα τάση προς τα έξυπνα δίκτυα και κατ 'επέκταση η κατανεμημένη παραγωγή (DG Distributed Generation) ή οι κατανεμημένοι ενεργειακοί πόροι (DER Distributed Energy Resources), των ανανεώσιμων πηγών ενέργειας (ΑΠΕ) και των ηλεκτρικών οχημάτων (EV), συνεπάγεται πολλές προκλήσεις με τις οποίες πρέπει να συμμορφώνονται οι  νέες μονάδες παραγωγής. Ωστόσο, τα περισσότερα από αυτά ρυθμίζονται και επιβάλλονται από εθνικές ρυθμιστικές αρχές άλλοι μπορεί να υιοθετηθούν οικειοθελώς από κάποια εθνική ή υπερεθνική οργάνωση.

Ως εκ τούτου, ένα από τα κύρια ερωτηματικά κατά την έναρξη σχεδιασμού ενός συστήματος έξυπνου δικτύου ( SMART GRID) αφορά τους κανονισμούς και τα πρότυπα σύμφωνα με τα οποία πρέπει να συμμορφώνεται με το σύστημα. Αυτά αφορούν κυρίως τους κώδικες ασφαλείας, EMC και κωδικούς δικτύου ( GRID CODES). Αυτοί οι κώδικες,  τα πρότυπα και κανονισμοί διέπουν το σχεδιασμό, την κατασκευή, την εγκατάσταση, την έναρξη λειτουργίας και τη λειτουργία του συνόλου και έχουν σας βασικό στόχο την προστασία της δημόσιας υγείας, της ασφάλειας και της ευημερίας.

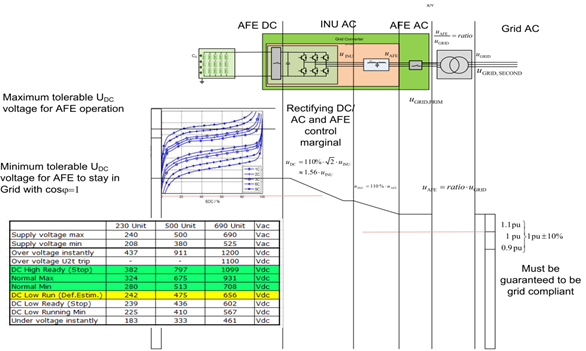

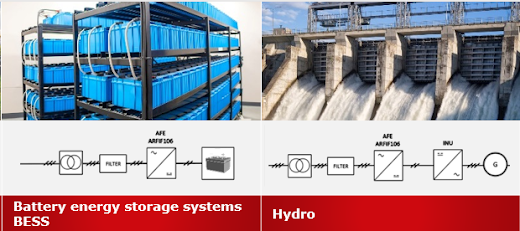

Ο μετατροπέας Smart Grid  ( Smart Grid Converter) είναι η πρόταση της Danfoss για τη δημιουργία πολύπλοκων συστημάτων που μπορούν να τροφοδοτούν ενέργεια στο δίκτυο και να συμμορφώνονται με τις αυστηρές απαιτήσεις από τους διαχειριστές των υπηρεσιών κοινής ωφελείας και του συστήματος. Η Danfoss παραδίδει τους μετατροπείς Smart Grid συμβατούς με τους πιο συνηθισμένους και απαιτητικούς Κώδικες Grid από όλο τον κόσμο.


Επικοινωνία: sales@drivetech.gr

Παρασκευή, 7 Σεπτεμβρίου 2018

Danfoss ISD-510 Αποκεντρωμένο servo-drive υψηλών επιδόσεων





Το VLT Integrated Servo Drive ISD510 είναι μια αποκεντρωμένη λύση servo, υψηλής απόδοσης που αποτελείται από τη κεντρική μονάδα τροφοδοσίας   VLT Servo Access Box (SAB), τις μονάδες οδήγησης servo και  το σύστημα καλωδίωσης.
Ο έλεγχος κίνησης είναι ενσωματωμένος σε κάθε μονάδα οδήγησης έτσι ώστε η ακολουθία κινήσεων να γίνεται ανεξάρτητα. Αυτό ελαφρύνει το κεντρικό PLC και προσφέρει ένα ευέλικτο σχεδιασμό οδήγησης.
Η αποκέντρωση της μονάδας οδήγησης προσφέρει ευκολία στην τοποθέτηση, στην εγκατάσταση και στη λειτουργία. Ανάλογα με την εφαρμογή, η μονάδα τροφοδοσίας SAB μπορεί να τροφοδοτήσει έως 64 servo drives.
H τάση λειτουργίας είναι 565–680 V DC ±10% και το ονομαστικό εύρος ροπής 1.5-13 Nm με μέγιστη ροπή 6.1-50 Nm
Βασικά Χαρακτηριστικά :
Εύκολη και γρήγορη εγκατάσταση λόγω των υβριδικών καλωδίων σε διάταξη «μαργαρίτας» (daisy chain) με τροφοδοσία DC από τη μονάδα SAB.
Ταχύτητα επικοινωνία με την παραγωγή αφού το σύστημα υποστηρίζει και EtherCAT και POWERLINK
Επιλογή του κατάλληλου drive για τις απαιτήσεις ροπής και ισχύος της εφαρμογής από 192 διαθέσιμες επιλογές κινητήρων
Απευθείας σύνδεση των drives με αποσπώμενο χειριστήριο LCP για παραμετροποίηση, διάγνωση και service.
Μεγάλο εύρος πρόσθετων εξαρτημάτων ( options) για την ικανοποίηση αναγκών ειδικών εφαρμογών.

Πέμπτη, 26 Απριλίου 2018

Ηλεκτρονικός Διαμορφωτής ( product configurator) για τους ρυθμιστές VLT της Danfoss

Μέσω του link:




μπορείτε να διαμορφώσετε τον ρυθμιστή στροφών που είναι κατάλληλος για την εφαρμογή σας,

π.χ.  ενδιαφέρεστε για ρυθμιστή FC302 με πέδηση και Profibus DP, με προστασία IP20

Επιλέγετε το FC302



και στη συνέχεια προσθέτετε τις επικογές σας:


Επειτα, παίρνετε τον κωδικό του ρυθμιστή που σας ενδιαφέρει:


Αν χρειαστείτε προσφορά, επικοινωνείτε με το sales@drivetech.gr



Παρασκευή, 7 Ιουλίου 2017

Νέο λογισμικό MCT-10, version 4.10


Η νέα έκδοση του λογισμικού επικοινωνίας και προγραμματισμού των inverter VLT της Danfoss, ΜCT-10 v.4.10 είναι πλέον διαθέσιμη.

Μπορείτε να την κατεβάσετε και να την εγκαταστήσετε στον υπολογιστή σας από τo σύνδεσμο:


Στο παρακάτω εκπαιδευτικό video θα δείτε τις νέες δυνατότητες που σας δίνει η έκδοση v4.00 και η V4.10:







Σάββατο, 10 Δεκεμβρίου 2016

Αποδοτικότητα κινητήρων και συστημάτων μετάδοσης ισχύος : συνολική θεώρηση για βέλτιστα αποτελέσματα


Αποδοτικότητα, αξιοπιστία και συνολικό κόστος ιδιοκτησίας είναι όροι που βρίσκονται στην πρώτη γραμμή μιας βιομηχανικής εγκατάστασης. Ωστόσο, η επιμέρους εξέταση του κάθε στοιχείου του εξοπλισμού, δεν εξασφαλίζει τα μέγιστα οικονομικά οφέλη.







Η βελτιωμένη απόδοση ενός κινητήρα μόνιμου μαγνήτη (PMSM) μεταφράζεται σε χαμηλότερο συνολικό κόστος ιδιοκτησίας, μείωση εκπομπών CO2 και συνεχή εξοικονόμηση ενέργειας.



Τα τελευταία χρόνια έχει δοθεί μεγάλη έμφαση στις βελτιώσεις που έχουν επιτευχθεί στην απόδοση των ηλεκτρικών κινητήρων, εν μέρει λόγω της αλλαγής των κανονισμών, στους οποίους έχουν επικεντρωθεί τόσο οι κατασκευαστές όσο και οι πελάτες. Ωστόσο, από την άποψη της συνολικής απόδοσης των συστημάτων μετάδοσης κίνησης που τροφοδοτούνται από ηλεκτροκινητήρες πρέπει να εξεταστεί και το μηχανικό σύστημα, το οποίο συχνά έχει πολύ σημαντικές δυνατότητες περαιτέρω βελτιστοποίησης.

Ανάμεσα σε έναν ηλεκτροκινητήρα και σε μια βιομηχανική μονάδα επεξεργασίας, υπάρχει συνήθως μια σειρά από μηχανικά εξαρτήματα (γρανάζια, σύνδεσμοι και έδρανα) για τη μετάδοση της μηχανικής ισχύος. Εξετάζοντας ξεχωριστά κάθε στοιχείο του μηχανικού τμήματος και βελτιστοποιώντας το σχεδιασμό του, μπορεί να επιτευχθεί σημαντική βελτίωση της απόδοσης και περαιτέρω εξοικονόμηση κόστους.



Βελτιωμένη απόδοση του κινητήρα

Είναι γνωστό ότι οι ηλεκτροκινητήρες καταναλώνουν το 65% της ενέργειας που χρησιμοποιείται στη βιομηχανία, αλλά είναι λιγότερο γνωστό το γεγονός ότι το 96% του κόστους διάρκειας ζωής (lifetime cost) ενός ηλεκτροκινητήρα συνδέεται με την κατανάλωση ενέργειας. Αυτό δείχνει τη σημασία της συνολικής απόδοσης σε σχέση με το αρχικό κόστος αγοράς, σύμφωνα με τους όρους σπουδαιότητας του συνολικού κόστους ιδιοκτησίας (TCO-Total Cost of Ownership).

Οι σύγχρονοι κινητήρες μόνιμου μαγνήτη (PMSM-Permanent Magnet Synchronous Motors) πληρούν τις απαιτήσεις της ταξινόμησης IE4 (Super Premium). Αυτό αποδεικνύεται από τις δυνατότητές τους για εξοικονόμηση ενέργειας έως και 40% σε σύγκριση με έναν κινητήρα βραχυκυκλωμένου δρομέα κατηγορίας IE2 που ελέγχεται από inverter. Οι κινητήρες PMSM έχουν καλύτερη απόδοση σε σύγκριση με τους επαγωγικούς κινητήρες σε συνθήκες λειτουργίας μερικού φορτίου και εξαιρετικά υψηλή απόδοση σε ονομαστικές συνθήκες λειτουργίας. Έχουν, επίσης, σημαντικά υψηλότερη πυκνότητα ισχύος η οποία (για κινητήρες με κιβώτιο ταχυτήτων) εξασφαλίζει υψηλότερη απόδοση με μειωμένες ανάγκες σε χώρο και όγκο για την εγκατάσταση.

Ο σύγχρονος σχεδιασμός των PMSM τους καθιστά ανώτερους όχι μόνο σε ότι αφορά τη μετατροπή της ηλεκτρικής ενέργειας σε μηχανική ισχύ, αλλά και στη δυνατότητα διατήρησης σταθερής ταχύτητας, ανεξάρτητα από το φορτίο. Αυτό σημαίνει ότι η ταχύτητα του κινητήρα δεν αλλάζει σε τυχόν μεταβολές του φορτίου ή σε ενδεχόμενο πτώσης τάσεως (τουλάχιστον για όσο διάστημα η συχνότητα του δικτύου παραμένει σταθερή). Αυτός ο σχεδιασμός, μειώνει τις απώλειες θερμότητας από τον ρότορα κατά 100%, τις συνολικές απώλειες κατά περίπου 25% και αυξάνει την συνολική απόδοση κατά 10% ή και περισσότερο. Για τον πελάτη που εγκαθιστά έναν κινητήρα PMSM, αυτό μεταφράζεται σε χαμηλότερο συνολικό κόστος ιδιοκτησίας, μείωση των εκπομπών CO2, και διαρκή εξοικονόμηση ενέργειας. Το χαμηλό κόστος λειτουργίας και συντήρησης των PMSMs τους καθιστά ιδανικούς για εφαρμογές όπως ανεμιστήρες, αντλίες και αεροσυμπιεστές, καθώς και για εφαρμογές φορτίου σταθερής ροπής όπως είναι οι ανελκυστήρες και οι μεταφορικές ταινίες.

Σημειώνεται ότι από τον Ιανουάριο του 2015 και μετά, οι κινητήρες με ονομαστική ισχύ από 7,5 έως 375 kW (και από τον Ιανουάριο του 2017 και μετά κινητήρες με ονομαστική ισχύ από 0,75 έως 375 kW) θα πρέπει να ικανοποιούν τις απαιτήσεις της κατηγορία ενεργειακής αποδοτικότητας IE3 (Premium). Αντίθετα, κινητήρες που ελέγχονται από μετατροπείς συχνότητας εξαιρούνται από αυτόν τον κανονισμό, και θα πρέπει να πληρούν το πρότυπο  ΙΕ2.






Σχήμα 1: Η θεώρηση της συνολικής αποδοτικότητας των ηλεκτροκινούμενων συστημάτων μετάδοσης κίνησης, επιβάλει να λαμβάνεται υπόψη και το μηχανικό σύστημα, το οποίο συνήθως έχει πολύ σημαντικές δυνατότητες βελτίωσης




Η βελτιωμένη τεχνολογία και αποδοτικότητα ενός κινητήρα PMSM συνεπάγεται ένα υψηλότερο αρχικό κόστος αγοράς. Το κόστος αυτό, όμως, ανακτάται αργότερα κατά τη διάρκεια της λειτουργίας του κινητήρα.

Στη συνέχεια, δίνεται μια σύγκριση, όπου ένας ασύγχρονος κινητήρας (ASM-Asynchronous Motor) που ελέγχεται από μετατροπέα συχνότητας και ένας κινητήρας μόνιμου μαγνήτη εκτελούν πανομοιότυπα καθήκοντα. Η σύγκριση έγινε σε ένα εργοστάσιο επεξεργασίας αποβλήτων στη Γερμανία. Και τα δύο μοτέρ τροφοδοτούν έναν παχυντικό δίσκο για επτά ώρες κάθε μέρα. Προκειμένου να εξασφαλιστεί ότι ο ασύγχρονος κινητήρας λειτουργεί υπό  βέλτιστη αποδοτικότητα, χρησιμοποιήθηκε ένας μετατροπέας συχνότητας για την παρακολούθηση των φορτίων του κινητήρα. Τέλος, προκειμένου να είναι βέβαιο ότι ενδεχόμενες διαφορές στην απόδοση θα αποδοθούν μόνο στους κινητήρες, τα δύο συστήματα κίνησης χρησιμοποιούν το ίδιο ακριβώς κιβώτιο ταχυτήτων. Τα αποτελέσματα της σύγκρισης, φαίνονται στον παρακάτω πίνακα:




Ροπή
(Nm)
Ταχύτητα
(RPM)
% απόδοση
ενέργειας
Κατανάλωση
(kW/hr)
Τετραετής κατανάλωση (kW)
ASM
2,62
1350
61,5
0,26
2657
PMSM
3,50
1500
87,7
0,16
1635

ASM : Ασύγχρονος Κινητήρας

PMSM : Σύγχρονος κινητήρας Μόνιμης Μαγνήτισης



Η δοκιμή έδειξε ότι ο κινητήρας PMSM εξοικονόμησε 40% ενέργεια σε σχέση με τον ASM, η οποία για μια περίοδο τεσσάρων ετών μεταφράζεται σε 1022 kW/hr. Δεδομένου ότι πιθανότατα η τιμή της ηλεκτρικής ενέργειας θα αυξηθεί μέσα σε αυτό το διάστημα, θα αυξηθεί και η πραγματική αξία της εξοικονόμησης.



Σχεδιασμός του συστήματος μετάδοσης

Ο σχεδιασμός των σύγχρονων συστημάτων μετάδοσης ισχύος απαιτεί εξειδικευμένες γνώσεις και εμπειρία ώστε το προϊόν όχι μόνο θα πληροί τις προδιαγραφές αλλά θα παρέχει αυξημένη αποδοτικότητα, ομαλή λειτουργία, χαμηλή στάθμη θορύβου και εξαιρετική αξιοπιστία. Ωστόσο, πέρα από το σχεδιασμό, μπορούν να ανακτηθούν περαιτέρω οφέλη με την διασφάλιση ότι ο εξοπλισμός μετάδοσης ισχύος είναι σωστά ενσωματωμένος, πράγμα που απαιτεί μια σε βάθος κατανόηση της συγκεκριμένης εφαρμογής.

Λιγότερο αποδοτικοί σχεδιασμοί, όπως π.χ. κινητήρες με φθειρόμενα (κοινά) γρανάζια μπορούν να αντικατασταθούν με κινητήρες με ενσωματωμένα ελικοειδή-κωνικά γρανάζια τα οποία είναι πολύ πιο αποδοτικά και έχουν μεγαλύτερη διάρκεια ζωής. Αυτή η προσέγγιση, εξαλείφει την ανάγκη για σύζευξη μέσω εδράνου εξασφαλίζοντας σχεδόν τέλεια μετάδοση κίνησης. Σε ορισμένες περιπτώσεις μια ειδική λύση, που μπορεί να κατασκευαστεί από υπάρχοντα αλλά απολύτως συσσωματωμένα στοιχεία, μπορεί να είναι επωφελής.

Σύνδεσμοι συστημάτων κίνησης

Οι μηχανικοί σύνδεσμοι μεταξύ του ηλεκτροκινητήρα και του άξονα έχουν σημαντική επίδραση στην απόδοση. Ανάλογα με την εφαρμογή, τις απαιτήσεις συντήρησης και τις προδιαγραφές ροπής, ο σχεδιασμός του συνδέσμου θα πρέπει να γίνεται προσεκτικά ώστε να εξασφαλίζει αξιοπιστία, απόδοση και ευκολία συντήρησης. Ο εσφαλμένος σχεδιασμός ενός συνδέσμου μπορεί να οδηγήσει σε μη ικανοποιητική μετάδοση ισχύος.

Οι σύνδεσμοι πρέπει να σχεδιάζονται ώστε να μπορούν να αντιμετωπίζουν μια πιθανή κακή ευθυγράμμιση του άξονα, που συμβαίνει συχνά όταν ένας από τους συνδεόμενους άξονες ελέγχεται από ένα αυτο-ευθυγραμμιζόμενο έδρανο ή όταν ένας μη υποστηριζόμενος ενδιάμεσος άξονας τοποθετείται μεταξύ του οδηγού κίνησης και του φορτίου. Μηχανικές ζεύξεις και σύνδεσμοι είναι οι οποίοι είναι ικανοί να ανταπεξέλθουν στην γωνιακή μετατόπιση ενός άξονα, είναι οι ενιαίες συνδέσεις (single universal joint) που έχουν την ικανότητα να χειριστούν μεγάλες μετατοπίσεις και στρεπτικές αποσβέσεις.

Αν οι δύο άξονες (του κινητήρα και του άξονα μετάδοσης κίνησης) συναρμολογούνται με αυτό-ευθυγραμμιζόμενα έδρανα τότε μπορεί να επιτευχθεί μηδενική από-ευθυγράμμιση, επιτρέποντας τη χρήση ενός στερεού συνδέσμου που απλώς υποστηρίζει τον άξονα, ώστε να επιτυγχάνεται μια τέλεια ευθυγράμμιση.

Πριν από την εγκατάσταση ενός σταθερού συνδέσμου, ένα ενδιαφέρον τεστ είναι να δοκιμαστεί πρώτα μια εύκαμπτη μηχανική σύζευξη. Με το μηχάνημα σε κανονική θερμοκρασία λειτουργίας καταγράφεται η ταχύτητα ή το ρεύμα που τραβάει το μοτέρ. Η διαφορά μεταξύ αυτών των μετρήσεων και εκείνων με την στερεά μηχανική σύζευξη δείχνει τις απώλειες που δημιουργούνται από την εύκαμπτη σύζευξη. Αυτό αποδεικνύει την επιπλέον εξοικονόμηση που μπορεί να γίνει με τη σωστή ευθυγράμμιση του άξονα.

Η βασική δομή των εύκαμπτων συνδέσμων είναι δύο φλάντζες (ή κόμβοι) οι οποίες προσαρμόζονται στους συνδεόμενους άξονες, και ένα συνδετικό στοιχείο που μπορεί να είναι μεταλλικό (όπως οι συζεύξεις τύπου δίσκου). Μπορεί, επίσης, να είναι ένα χιτώνιο κατασκευασμένο από ελαστομερές υλικό (όπως το ελαστικό EPDM), το νεοπρένιο, το Hytrel ή η ουρεθάνη, ή ακόμα μπορεί να είναι μηχανική όπως ο σύνδεσμος U ή ένας σύνδεσμος με γρανάζια.


Σχήμα 2: Με την εξέταση κάθε στοιχείου του μηχανικού τμήματος και τη βελτιστοποίηση του σχεδιασμού του, προκύπτει περαιτέρω βελτίωση της αποδοτικότητας και αύξηση της εξοικονόμησης ενέργειας



Συμπεράσματα

Η εξέταση καθενός από τα ζητήματα που αναφέρθηκαν δίνει μια εικόνα για τις δυνατότητες εξοικονόμησης ενέργειας που υπάρχουν σε κάθε επιμέρους πτυχή ενός συστήματος μετάδοσης κίνησης. Ο συνδυασμός των επιμέρους αποδόσεων σε μία εφαρμογή μπορεί να αποφέρει εντυπωσιακά αποτελέσματα τα οποία μπορεί να ενισχυθούν περαιτέρω, όταν ο συνολικός σχεδιασμός γίνεται από έναν εξειδικευμένο κατασκευαστή. Με τον τρόπο αυτό, καθένα από τα επιμέρους στοιχεία του εξοπλισμού ταιριάζει και έχει σχεδιαστεί για να λειτουργεί με ακρίβεια με τα υπόλοιπα στοιχεία. Επίσης, θέματα κατάρτισης ή συντήρησης μπορούν να λυθούν από ένα και μόνο εξειδικευμένο συνεργείο. Η ενδελεχής εξέταση των μηχανικών αποδόσεων, και ενδεχόμενες βελτιώσεις σε αυτόν τον τομέα, μπορεί να οδηγήσουν σε μείωση της συνολικής κατανάλωσης ενέργειας από τον ηλεκτρικό κινητήρα.

Για παράδειγμα, με την εγκατάσταση ενός μικρότερου κινητήρα, ο οποίος συνδέεται με ένα πιο αποτελεσματικό μηχανικό σύστημα κίνησης, το συνολικό αποτέλεσμα είναι να μειωθεί η κατανάλωση ενέργειας και να βελτιωθεί η αξιοπιστία. Η προδιαγραφή των συστημάτων μετάδοσης κίνησης, ιδιαίτερα σε απαιτητικά περιβάλλοντα, είναι καλό να γίνεται από έναν εξειδικευμένο σύμβουλο - πάροχο λύσεων που διαθέτει την κατάλληλη εμπειρία ώστε να κατανοήσει τις ανάγκες κάθε ξεχωριστής περίπτωσης.






Τρίτη, 25 Οκτωβρίου 2016

Mονάδες αφαλάτωσης θαλασσινού νερού AqSep WM4800E για την παροχή πόσιμου νερού σε πλοία του πολεμικού ναυτικού της Αυστραλίας


Ιστορικό

Τα σκάφη κατηγορίας Paluma του Ναυτικού της Αυστραλίας ήταν εξοπλισμένα με παλαιότερες μονάδες αφαλάτωσης που χρειάζονται αντικατάσταση και μεγαλύτερη ικανότητα παραγωγής πόσιμου νερού.




Τα  400 τόνων πλοία επιτήρησης ( Survey Motor Launches )  αύξησαν το πλήρωμά τους από το αρχικό 12-15 σε 20-25. Έχουν σχεδιαστεί για επιχειρήσεις στα ρηχά νερά στα ανοικτά της βόρειας Αυστραλίας. Από το λιμάνι  HMAS Cairns, υποστηρίζουν την περιοχή ευθύνης από το Rockhampton έως το νησί  Thursday.


Απαιτήσεις

Τα σκάφη χρειαζόταν να εκσυγχρονισθούν με ένα νέο υψηλής ποιότητας σύστημα αφαλάτωσης θαλασσινού νερού (μέσω της τεχνολογίας αντίστροφης όσμωσης (RO)), με δυνατότητα επισκευής και πλήρως υποστηριζόμενο μέχρι το προγραμματισμένο τέλος της ζωής τους, το 2025.

Το Πολεμικό Ναυτικό χρειαζόταν να εξασφαλιστεί επαρκές νερό για να καλύψει την αύξηση των μελών του πληρώματος. Τα αρχικά συστήματα αφαλάτωσης απέδιδαν 120 lt / hr ανά σκάφος.
 Αρχικά  προδιαγράφτηκε  μονάδα με παροχή 375 λίτρα / ώρα  και προβλέφθηκε η χρήση  δύο μονάδων για λόγους πλεονασμού. Λόγω περιορισμών χώρου και διαθέσιμης ισχύος  απαιτήθηκε η μονάδα  RO   να χωρέσει μέσα στον υπάρχοντα χώρο των 1300 x 550 mm  και να μην υπερβαίνει τα 2,2 kW απορροφόμενη ισχύ.

Η διαθέσιμη παροχή ηλεκτρικού ρεύματος στις μονάδες, συμπεριλαμβανομένου του ελέγχου, έπρεπε να είναι 3φασική 415 V, 50 Hz χωρίς ουδέτερο. Πρόσθετη ηλεκτρική διασύνδεση χρειαζόταν για να επισημαίνονται τυχόν σφάλματα στη μονάδα RO στο πλήρωμα στη γέφυρα.


Λύση

Στην τελική αξιολόγηση, μόνο οι μονάδες WM4800E της AqSEP επιλέχθηκαν λόγω της ποιότητας
κατασκευής τους  και τις 24 ώρες ημερησίως  αξιοπιστία τους.

Με παραγωγή πόσιμου νερού  200 λίτρων / ώρα καλύφθηκε η ανάγκη για περισσότερο νερό για
το αυξημένο πλήρωμα. Ταυτόχρονα το αποτύπωμα της WM4800E  είναι  μόνο 734 x 400 mm,
αρκετά μικρότερο από το χώρο που διατίθεται.






Τροποποιήσεις στον πίνακα ελέγχου έδωσαν τη δυνατότητα λειτουργίας σε παροχή 3 φάσεων χωρίς
ουδέτερο και να δώσουν τα αναγκαία σήματα σε περίπτωση βλάβης της μονάδας RO.

Με ονομαστική κατανάλωση 0,7 kW, απαιτείται λιγότερη ενέργεια για τη νέα μονάδα αφαλάτωσης.
Πρόκειται για μια σημαντική μείωση από τις παλιές μονάδες με κινητήρα 2,2 kW.
Η μείωση αυτή μπορεί να επιτευχθεί γιατί η WM4800E διαθέτει μονάδα ανάκτησης ενέργειας.

Για την παροχή νερού προς τη μονάδα RO, τα σκάφη θα έχουν μια νέα αντλία τροφοδοσίας 0,45 kW,
 που αποδίδει την απαιτούμενη ροή των 1,2 m³ / h στα 3,2 bar . Αυτό επιτρέπει έως 2,7 bar
διαφορική πίεση πάνω από τα φίλτρα, δεδομένου ότι η μονάδα WM4800E έχει μια ελάχιστη πίεση
εισόδου 0.5 bar.


Η διάταξη του φίλτρου αποτελείται από ένα φίλτρο άμμου που ακολουθείται από δύο φίλτρα
«φυσίγγιο». Το τελευταίο φίλτρο είναι ένα 10 ", 5 μm απόλυτο φίλτρο. Λειτουργεί ως ένα τελικό
φίλτρο παγίδα διασφαλίζοντας ότι η αντλία δεν θα δέχεται μεγαλύτερα σωματίδια.


Όταν το πλοίο φτάσει στο λιμάνι, το πλήρωμα να απενεργοποιεί την παραγωγή νερού,
κλείνει την πρόσληψη νερού, και αφήνει τη μονάδα να φροντίσει τον εαυτό της.
Η μονάδα RO έχει ρυθμιστεί για να ξεπλένει αυτόματα τα φίλτρα φυσιγγίων και τις μεμβράνες
με γλυκό νερό κάθε 72 ώρες.

Πρόσθετα οφέλη

Δεν υπάρχει καμία ανάγκη για επέμβαση συντηρητή στην αλλαγή της αλατότητας, αν τα πλοία
πηγαίνουν σε περιοχές με υψηλότερη εισροή γλυκού νερού. Η μονάδα  προσαρμόζεται για να
διατηρεί μια σταθερή ροή του πόσιμου νερού, παρά την αλλαγή της αλατότητας και της θερμοκρασίας.
Το επίπεδο θορύβου από τη μονάδα RO είναι σημαντικά χαμηλότερο από ό,τι στις προηγούμενες
μονάδες. Αυτό συμβαίνει επειδή η WM4800E έχει συνδυασμένη αξονική αντλία και ανάκτηση
ενέργειας αντί της εμβολοφόρας αντλίας που βρίσκεται στην παλαιά μονάδα RO.


Προγραμματισμένες αλλαγές λαδιού που σχετίζονται με τις εμβολοφόρες αντλίες αποφεύγονται
επίσης. Η λίπανση παρέχεται από το ίδιο το θαλασσινό νερό.

Δευτέρα, 25 Ιουλίου 2016

Positioning χωρίς encoder με Danfoss FC302 + Bauer PMSM



Είναι πλέον εφικτό το positioning σε ανοικτό βρόχο με τη βοήθεια του Integrated Motion Controller της Danfoss, χωρίς τη χρήση encoders.

Η λειτουργία γίνεται με τα Danfoss FC302 με προ-εγκατεστημένο το IMC software option (http://drives.danfoss.com/knowledge-center/integrated-motion-controller/και ηλεκτρομειωτήρες μόνιμου μαγνήτη ( PMSM) της ΒAUER  (http://www.bauergears.com/BauerGearMotor-PMSynchrongetriebemotoren.asp)

Στο βίντεο που ακολουθεί ο Product Manager της Danfoss Drives εξηγεί πως προγραμματίζεται το VLT® AutomationDrive FC 302 με τον Integrated Motion Controller (IMC)  για εφαρμογές positioning χωρίς encoder.
